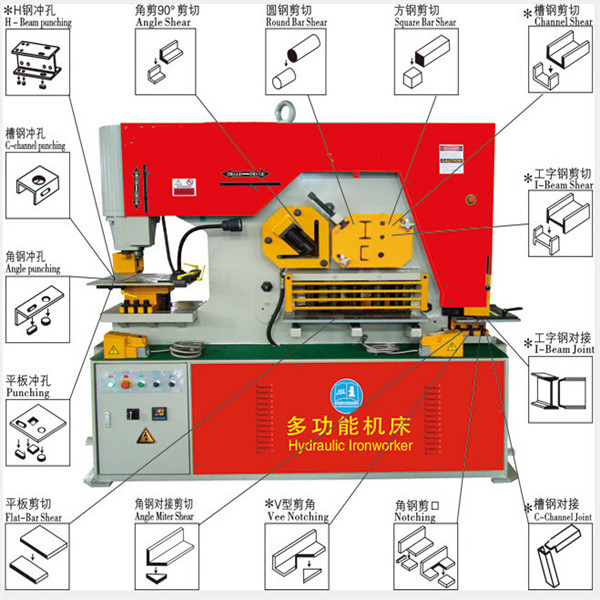

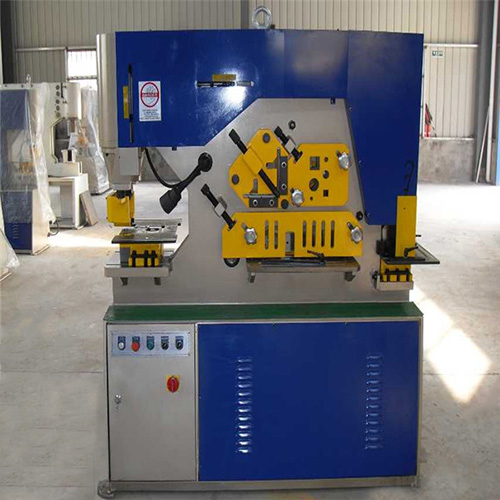

產品特點： 聯合沖剪機是一種綜合了金屬剪切、沖孔、剪板、折彎等多種功能的機床設備，具有操作簡便、能耗少、維護成本低等優點，是現代化制造業（如：冶金、橋梁、通訊、電力、軍工等行業）金屬加工先進設備。
技術參數：
|
TECHNICAL PARAMETERS 技術參數 |
|
型號model |
Model |
Q35Y-20 |
|
壓力（T） |
Punching Pressure(T) |
90T |
|
可剪最大板厚（mm） |
Max.cutting thickness of steel plates（mm） |
20 |
|
板料強度（N/mm2） |
Material strength （N/mm2） |
≤450 |
|
剪切角（°） |
Angle of Shear（°） |
8° |
|
一次行程剪板尺寸
（厚×寬） |
Flat bar shearing(T×W) （mm） |
20×330 10×480 |
|
滑塊行程（mm） |
Max.length of cylinder stroke（mm） |
80 |
|
沖孔行程次數（times/min） |
Trips frequency（times/min） |
12-20 |
|
喉口深度（mm） |
Depth of throat（mm） |
355 |
|
沖孔厚度（mm） |
Punch depth（mm） |
22 |
|
最大沖孔直徑（mm） |
Max.punching diameter（mm） |
30 |
|
主電機（KW） |
Motor Power（KW） |
5.5 |
|
外形尺寸（L×W×H） |
Overall dimensions(L×W×H) （mm） |
1900×900×1950 |
|
由于產品不斷改進中，如出現此參數與實際數據不一致出，應遵照雙方的技術參數協議，恕不另行通知。
Because in the continuous improvement of products, if there is difference between this date and technical data, should comply with the technical agreement parameters on both sides. No further notice! |
|
TECHNICAL PARAMETERS 工字鋼、槽鋼，則需特殊訂貨 |
|
型鋼種類 |
Profile |
斷面 |
Q35Y-20 |
|
圓鋼 |
Round Bar |
|
50 |
|
方鋼 |
Square Bar |
|
50×50 |
|
等邊角鋼 |
90°剪切 |
Equal Angle |
90°Shearing |
|
140×140×12 |
|
45°剪切 |
45°Shearing |
50×50×5 |
|
T型鋼 |
90°剪切 |
T-Bar |
90°Shearing |
|
140×140×12 |
|
45°剪切 |
45°Shearing |
70×70×10 |
|
工型鋼 |
I-beam |
|
160×86×6 |
|
槽鋼 |
Channel |
|
160×60×6.5 |
