WY-BG系列板管一體激光切割機主要面對的是同時需求板材與管材的激光切割加工客戶群。該機型采用伺服電機驅動，齒輪齒條傳動，標配自動夾緊卡盤，推進式切管的方式，并配備專用的柏楚切管軟件，可用于一般的鈑金切割及常見的方管、圓管、矩形管的切割。

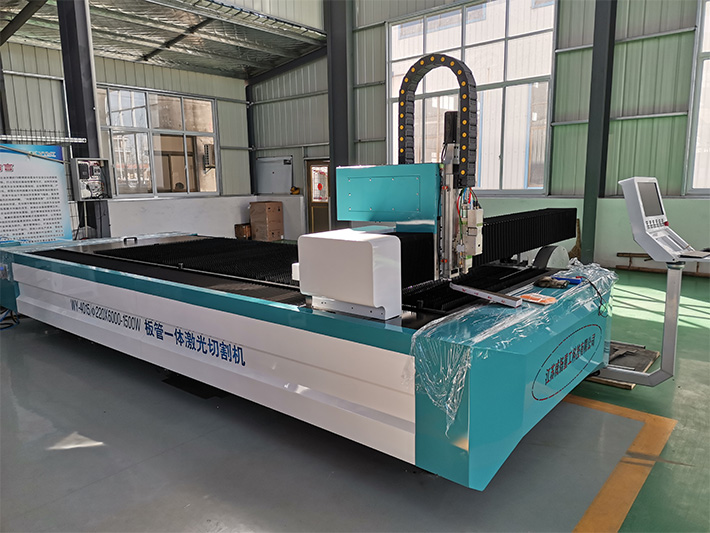

WY-BG4015-1500系列管板一體光纖激光切割機針對同時需求板材切割與管材切割客戶推出的板管一體光纖激光切割設備（管板兩用激光切割機|管板兩用金屬光纖激光切割機|管材激光切割機）。具有性能穩定、高效節能、性價比高等優點。
WY-BG4015-1500專業切割方管、圓管、矩形管、D型管和六邊形管等各類型管材，方管□20*20 - □100*100mm，圓管Φ20-Φ150mm，管壁厚度0.5-5mm碳鋼管，0.5-3mm不銹鋼管；切割0.5~12mm碳鋼板,0.5~5mm不銹鋼板,0.5~3mm黃銅，0.5~2mm紫銅及鍍鋅板、電解板、硅鋼等多種金屬材料（厚度以及材料與激光器有關）
一、產品介紹：
為滿足用戶進行金屬管材的相貫線切割以及鋼板的異形切割下料，我公司研發生產了（組合型）管板一體光纖激光切割機，原理是：將相貫線切割專用部件，配置到激光切割機工作臺的側面，來完成管材的相貫線與平面金屬板材的互換切割。其特點：當批量不大時實現一機多用（金屬管材及金屬板材的激光切割），從而得到一機兩用、減少了設備數量的投入和場地面積的占用。
我公司研發生產的金屬管材與板材兩用金屬激光切割機（又稱管板一體光纖激光切割機、管板兩用相貫線激光切割機），能滿足用戶進行圓管、方管切割以及鋼板的異形加工、可實現管、板材下料的同時互換切割方式。
二、主要功能： 1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。
2、能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
3、能在圓管端部切割斜截端面。
4、能在圓管上切割焊接彎頭，“蝦米節”兩端斜截?cái)嗝妗?BR>5、能切割與環形主管相交的支管相貫線端頭。
6、能切割變角度坡口面。
7、能在圓管上切割方孔、腰形孔。
8、能進行鋼管截?cái)唷?BR>9、能在方管管面各種圖形。
三、技術特點：1、標配Raycus光纖激光器（另可配德國IPG、以及其它品牌），運行和維護成本低，實現投資長期回報和收益大化。
2、工作臺二維運動，保證激光輸出光束質量?jī)?yōu)良。
3、切割專用的X-Y工作平臺，配備品牌的伺服驅動、滾珠絲杠與導軌傳動。
4、通過界面友好的專用控制軟件，方便切割路徑的編輯和修改。
5、采用柏楚專用切割軟件，可兼容AutoCAD，CorelDRAW等切割專用軟件。
6、軟件中隨意修改加工程序以達到理想的切割圖形。

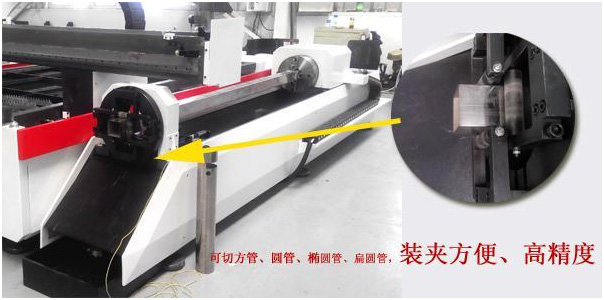

7、管材自動夾持機構，可實現自動對中，自動化程度高
四、適用材料： 適用于不銹鋼、碳鋼、合金鋼、鋁、銅、鈦等金屬管材，對各種高硬易脆合金材料具有極優的加工效果。
五、應用行業： 五金加工、精密切割、精密器械、醫療儀器、眼鏡鐘表、工藝禮品、汽車配件、儀器儀表、航空航天、軍工制造等。
六、技術參數：
|
設備型號 |
WY-BG3015 |
WY-BG4015 |
WY-BG6015 |
|
輸出功率 |
1500/1000W |
1500/1000W |
1500/1000W |
|
激光波長 |
1064nm |
1064nm |
1064nm |
|
脈沖頻率 |
1--300HZ |
1--300HZ |
1--300HZ |
|
最小線寬 |
0.15mm |
0.15mm |
0.15mm |
|
板材加工幅面 |
3000mm×1500mm |
4000mm×1500mm |
6000mm×1500mm |
|
切割板材厚度 |
0.2㎜-15mm |
0.2㎜-15mm |
0.2㎜-15mm |
|
管材切割直徑 |
10-220mm |
10-220mm |
10-220mm |
|
管材切割長度 |
6000mm |
6000mm |
6000mm |
|
切割管壁厚度 |
0.2-5mm |
0.2-5mm |
0.2-5mm |
|
電力配置 |
380V/50HZ/100A |
380V/50HZ/100A |
380V/50HZ/100A |
|
X、Y、Z軸幾何定位精度 |
≤±0.08㎜/1000㎜ |
≤±0.08㎜/1000㎜ |
≤±0.08㎜/1000㎜ |
|
X、Y、Z軸重復定位精度 |
≤±0.04㎜ |
≤±0.04㎜ |
≤±0.04㎜ |
|
冷卻方式 |
7P水冷 |
7P水冷 |
7P水冷 |
|
切割速度 |
35㎜/s |
35㎜/s |
35㎜/s |

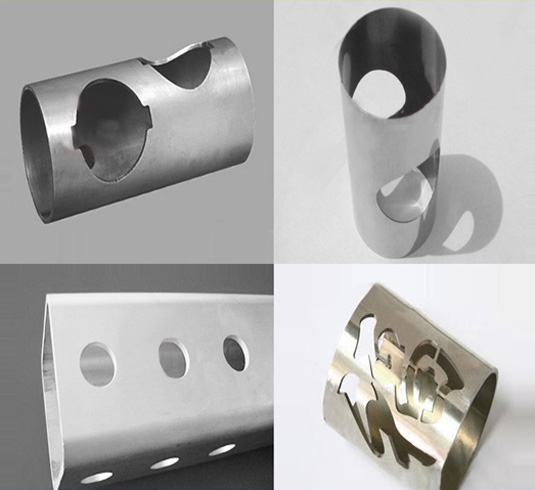

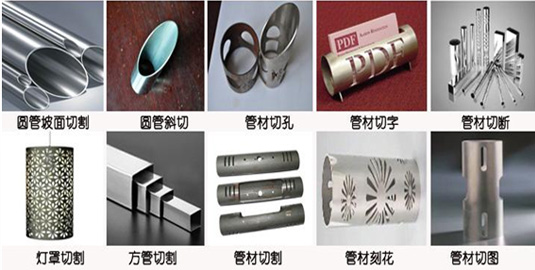

七、樣品展示
